Het BUGA-paviljoen is gemaakt van meer dan 150.000 meter ruimtelijk gerangschikte glas- en koolstofvezels. Ze zijn allemaal afzonderlijk ontworpen en geplaatst, een moeizaam en ingewikkeld proces aangestuurd door computers. Op deze manier kunnen de vezelopstelling, dichtheid en oriëntatie van elk bouwcomponent afzonderlijk worden gekalibreerd, structureel worden afgestemd en architectonisch worden ingepast.

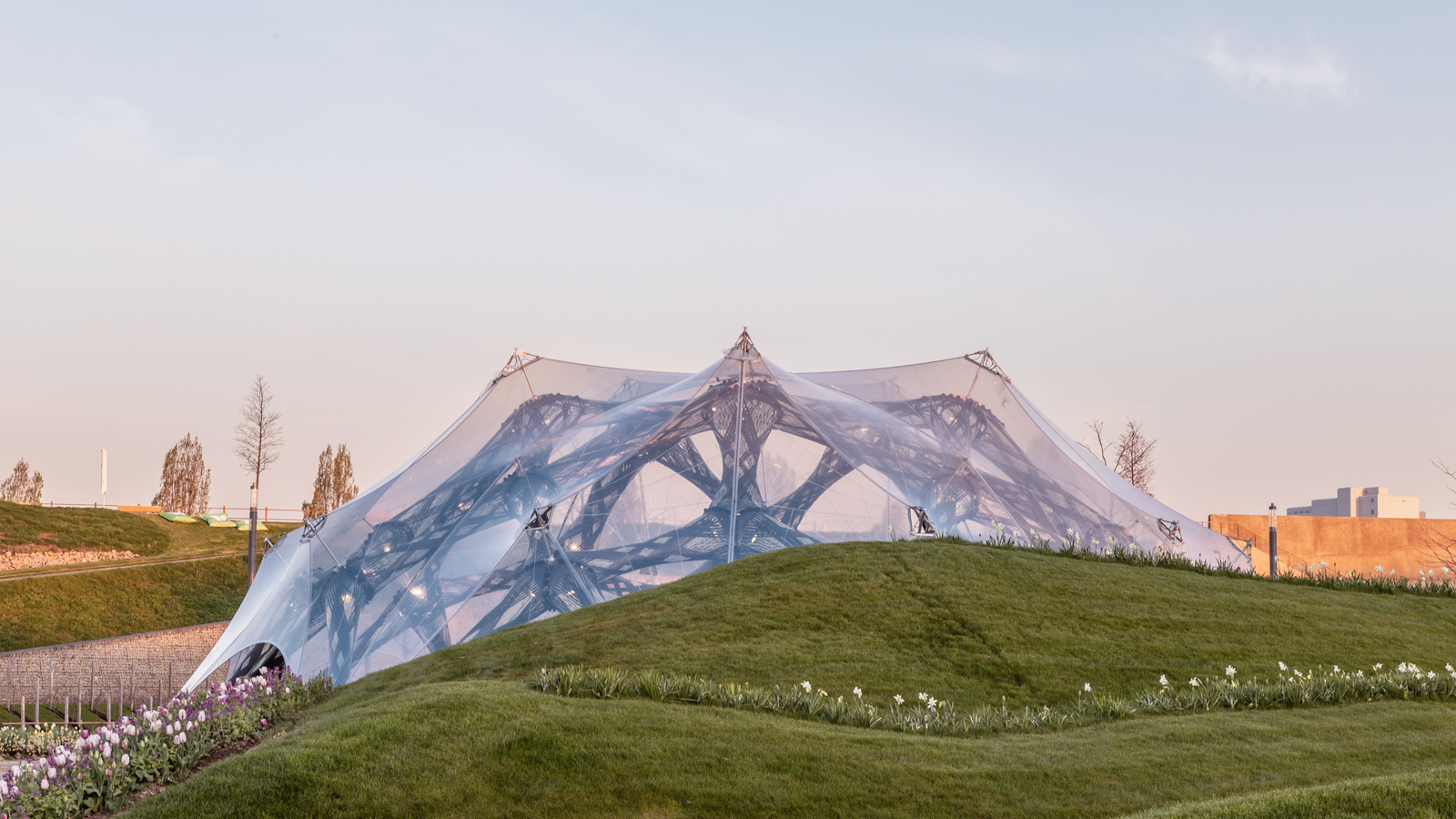

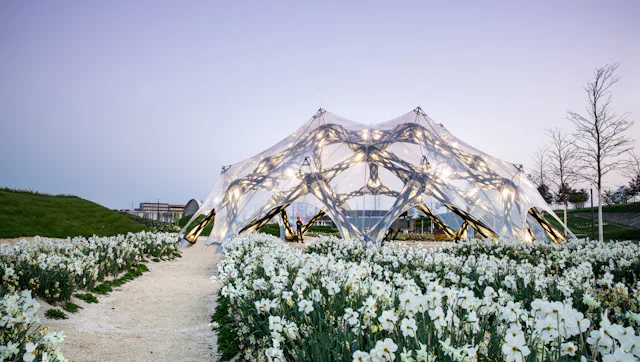

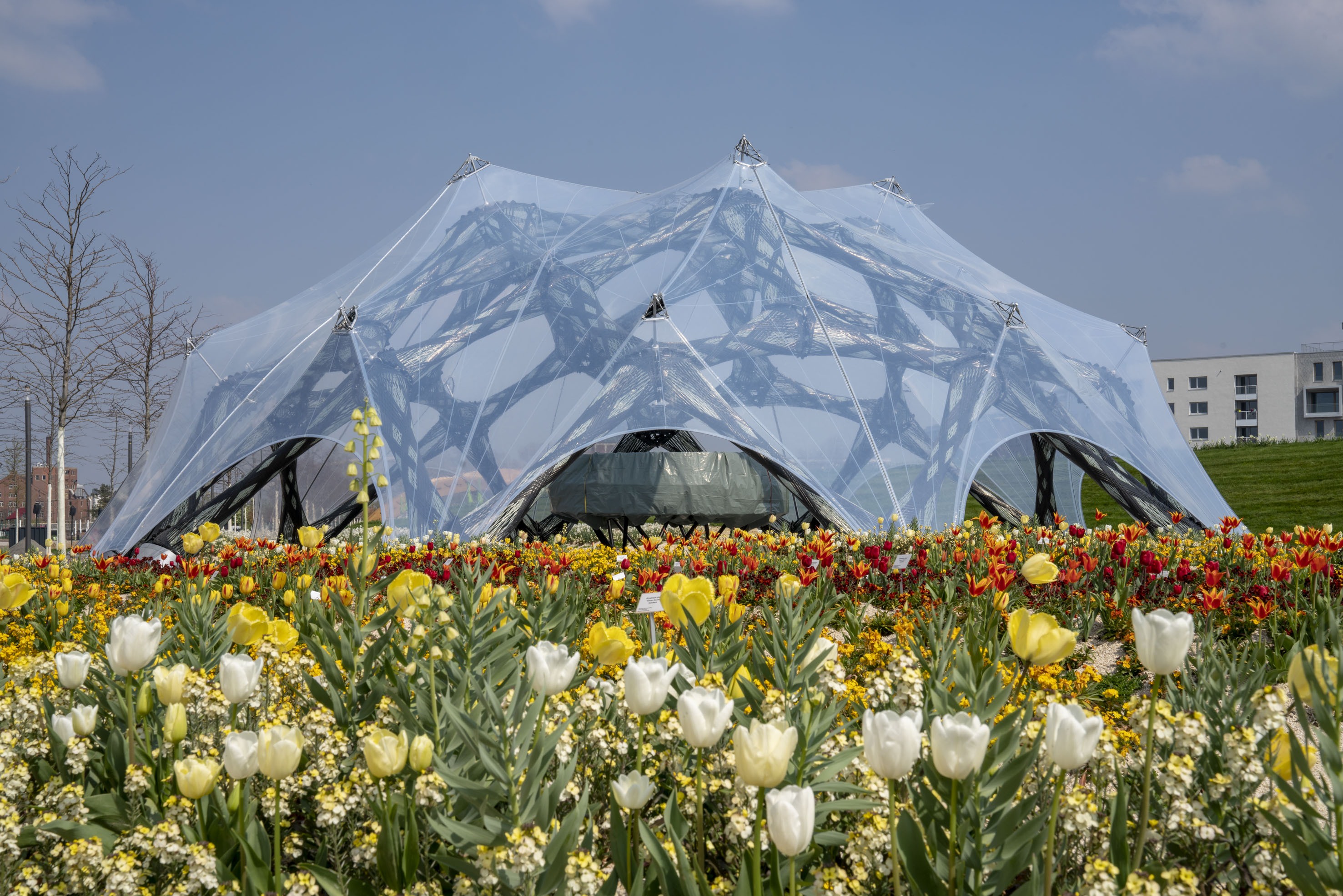

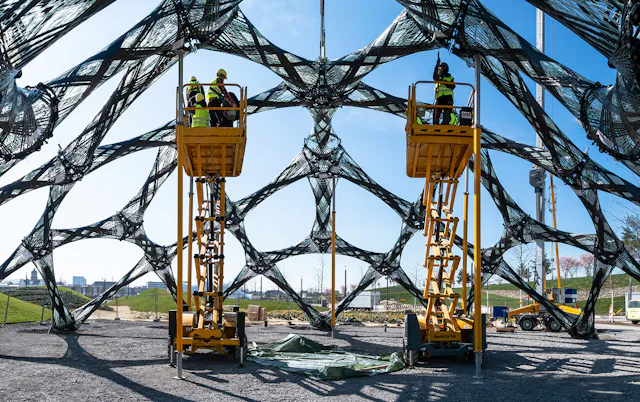

Het bouwwerk beslaat een vloeroppervlak van ongeveer 400 vierkante meter en behaalt een vrije overspanning van meer dan 23 meter. Het is ingesloten door een volledig transparant, mechanisch voorgespannen ETFE-membraan. De primaire draagconstructie bestaat uit 60 op maat gemaakte composietcomponenten.

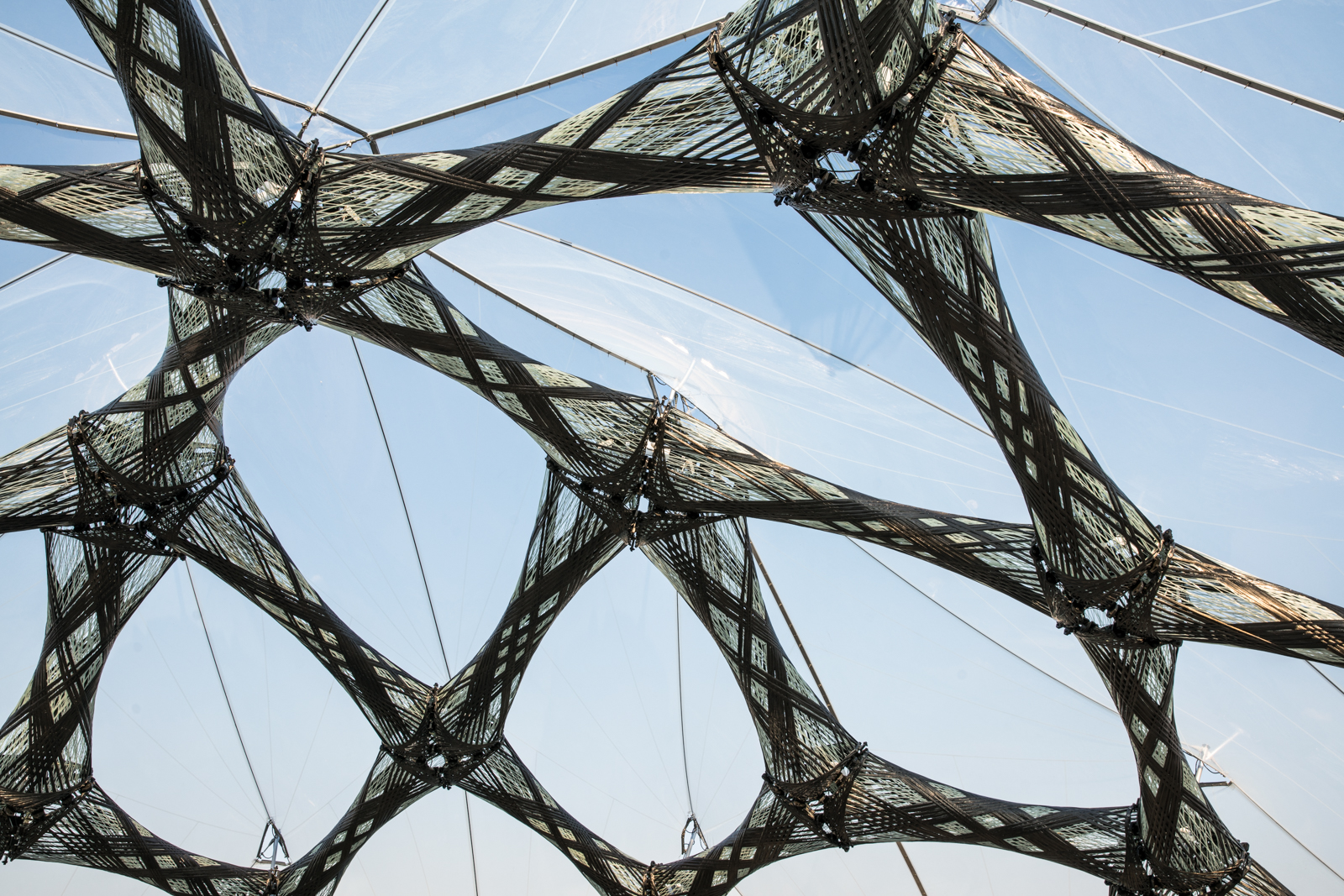

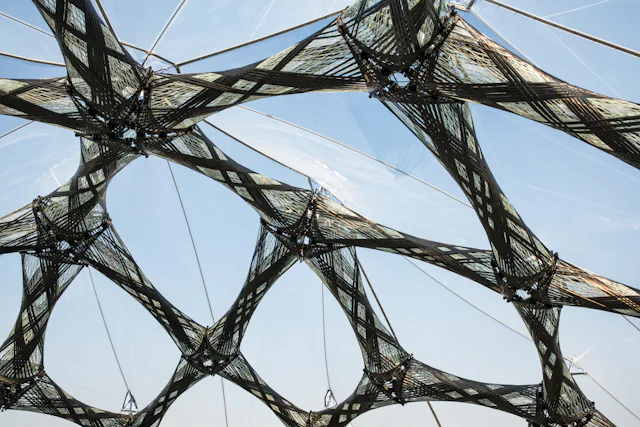

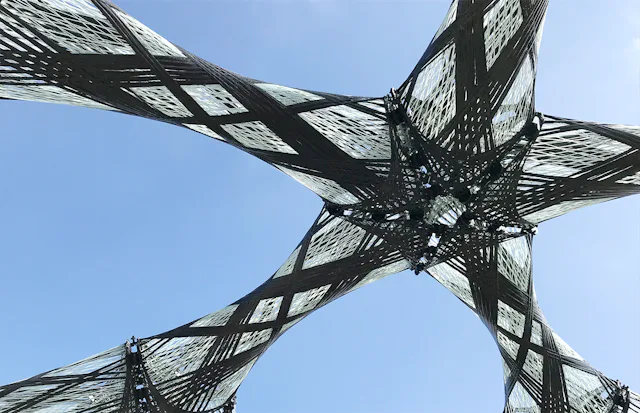

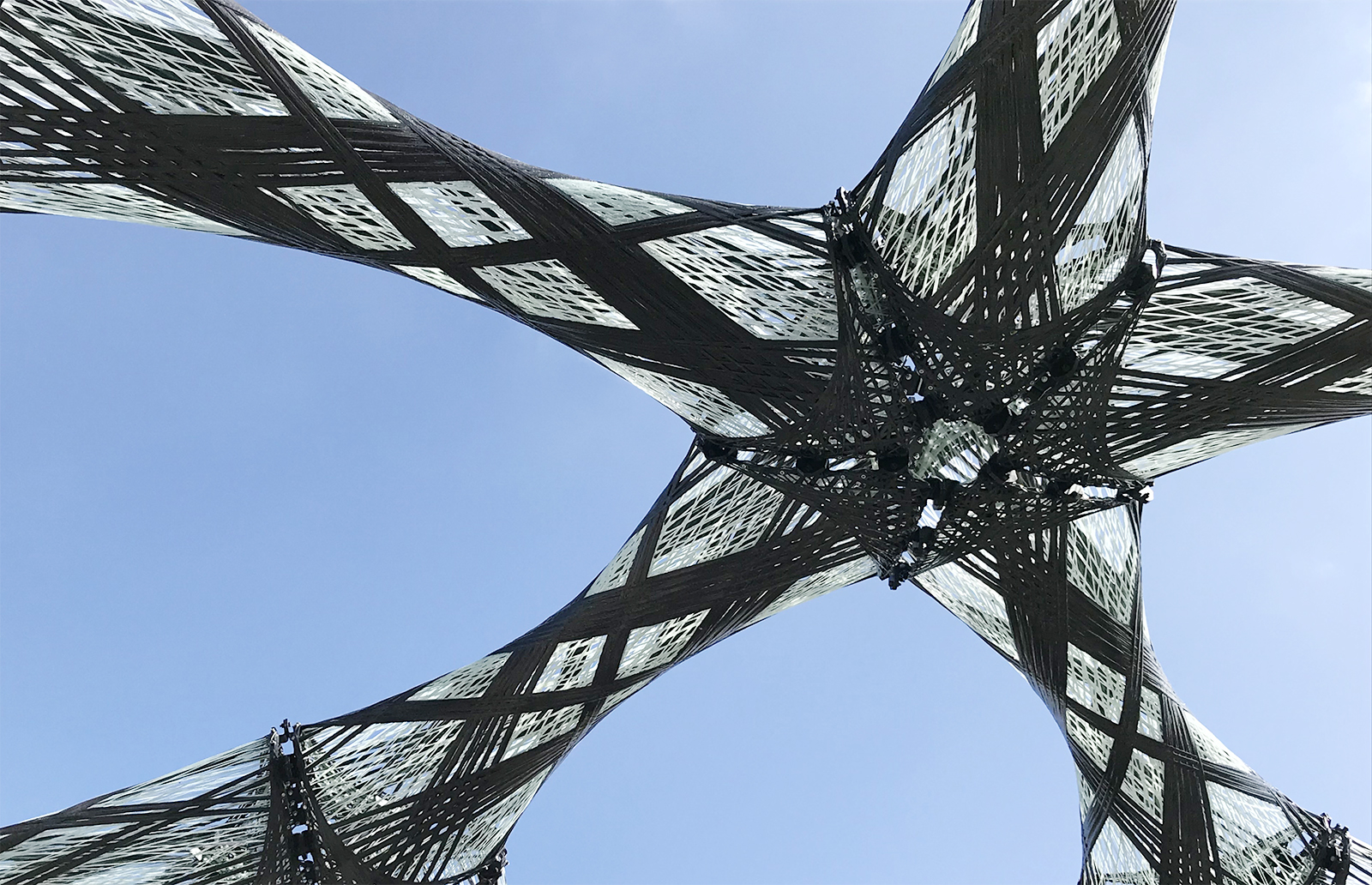

Met 7,6 kilogram per vierkante meter is het licht, ongeveer vijf keer lichter dan een meer conventionele staalconstructie. Uitvoerige testprocedures hebben aangetoond dat een vezel component tot 250 kilogram newton compressiekracht kan opnemen, wat overeenkomt met ongeveer 25 ton of het gewicht van meer dan 15 auto's. De zwarte koolstoffilamentbundels, die zich om het doorschijnende glasvezelrooster wikkelen, zorgen voor een sterk contrast met de volledig transparante huid van het paviljoen.
Techniek
Het paviljoen is het resultaat van vele jaren van biometrisch onderzoek van het Institute for Computational Design and Construction (ICD) en het Institute for Building Structures and Structural Design (ITKE) van de Universiteit van Stuttgart. Het paviljoen toont aan hoe een integrale benadering van computergestuurd ontwerpen en robotfabricage de ontwikkeling mogelijk maakt van nieuwe, digitale bouwsystemen met vezelcomposiet.

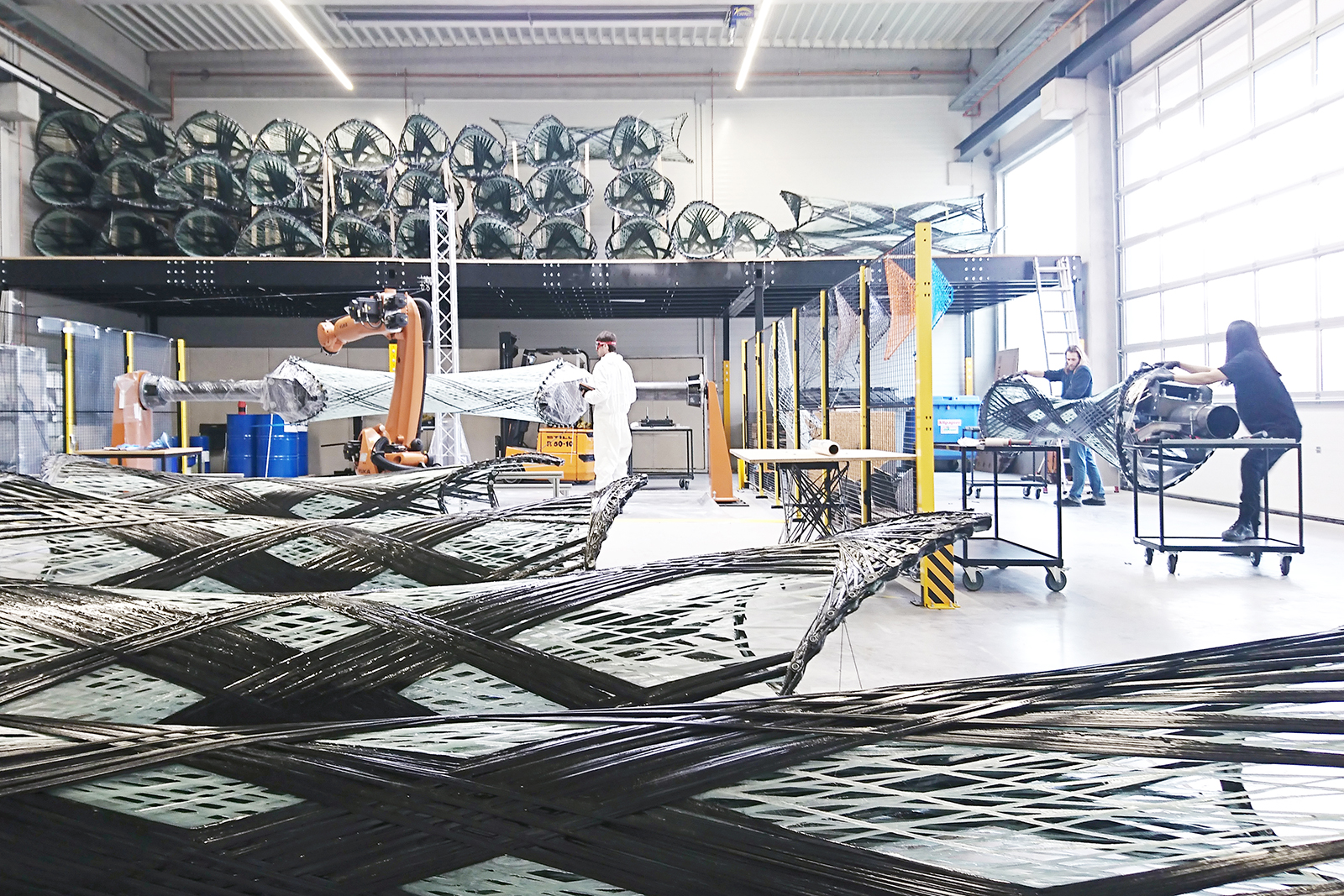

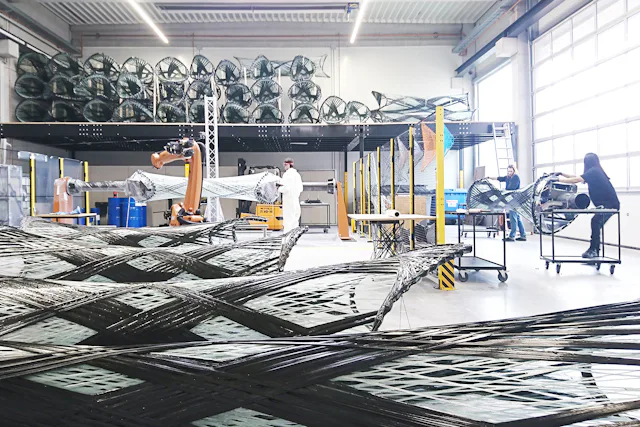

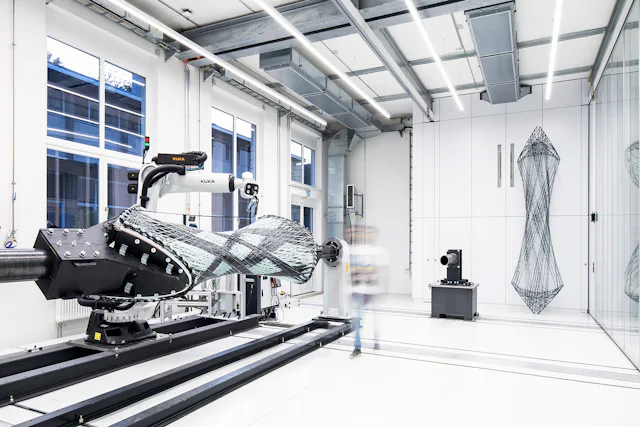

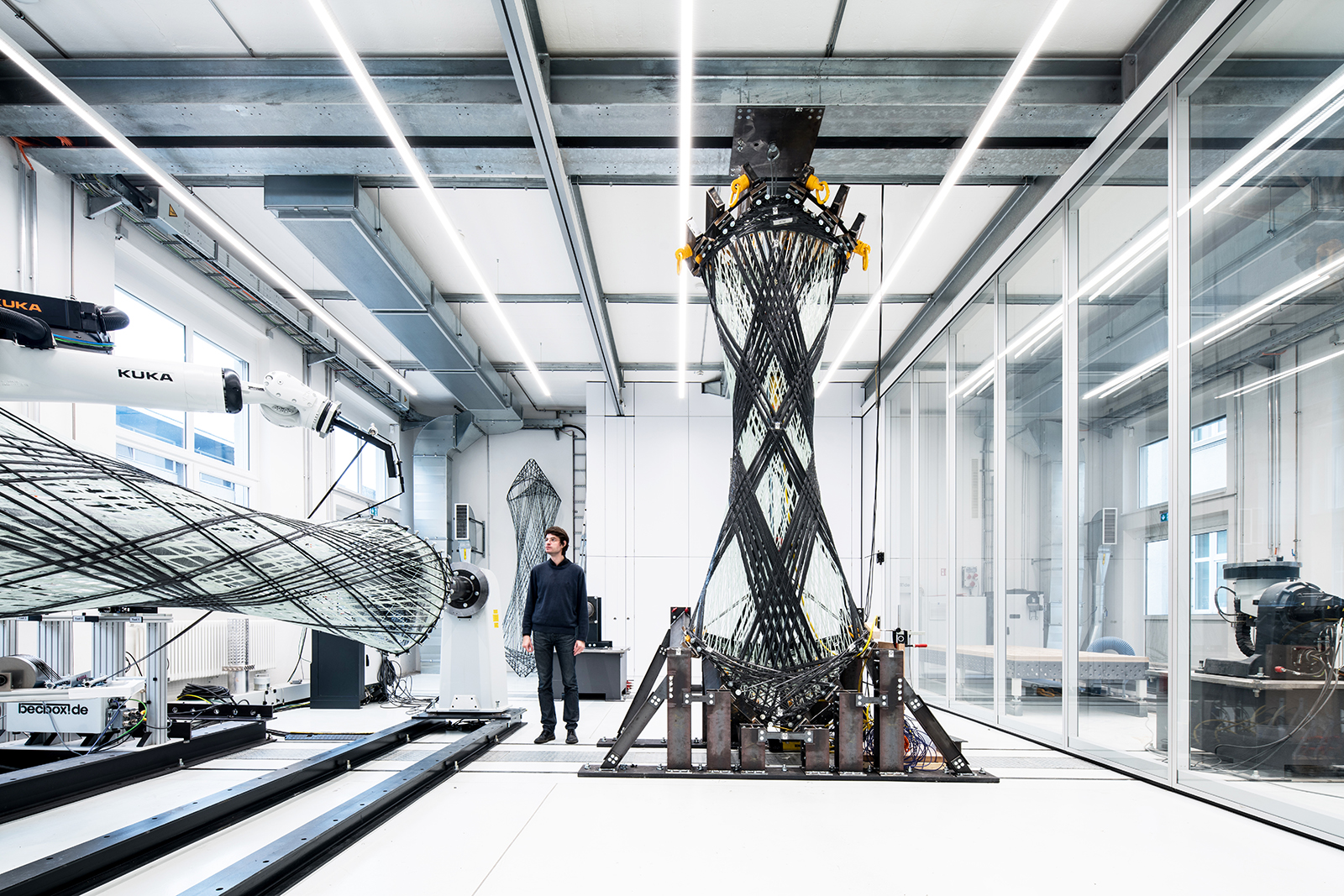

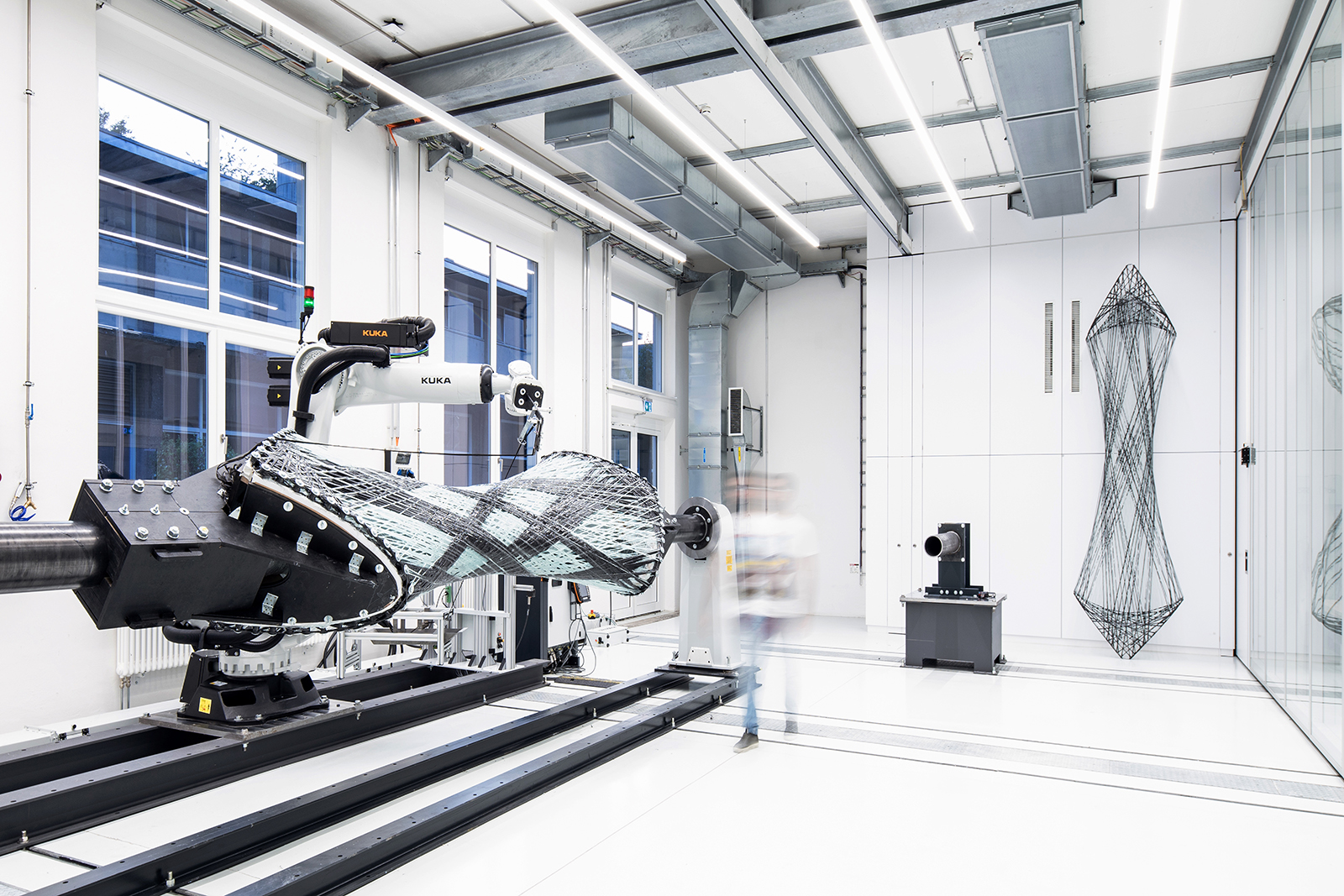

De bouwcomponenten zijn geproduceerd door filamentwikkeling, een nieuwe variant van additive manufacturing. De draden of filamenten worden door een robot vrij geplaatst tussen twee roterende frames. Tijdens dit proces ontstaat uit de onderlinge interactie van de vezels de vooraf gedefinieerde vorm van het bouwcomponent. Dit maakt het mogelijk een constructie samen te stellen uit elementen die stuk voor stuk uniek zijn. De materialen worden compleet uitgenut. Er ontstaat geen productieafval en wordt vrijwel geen materiaal verspild.

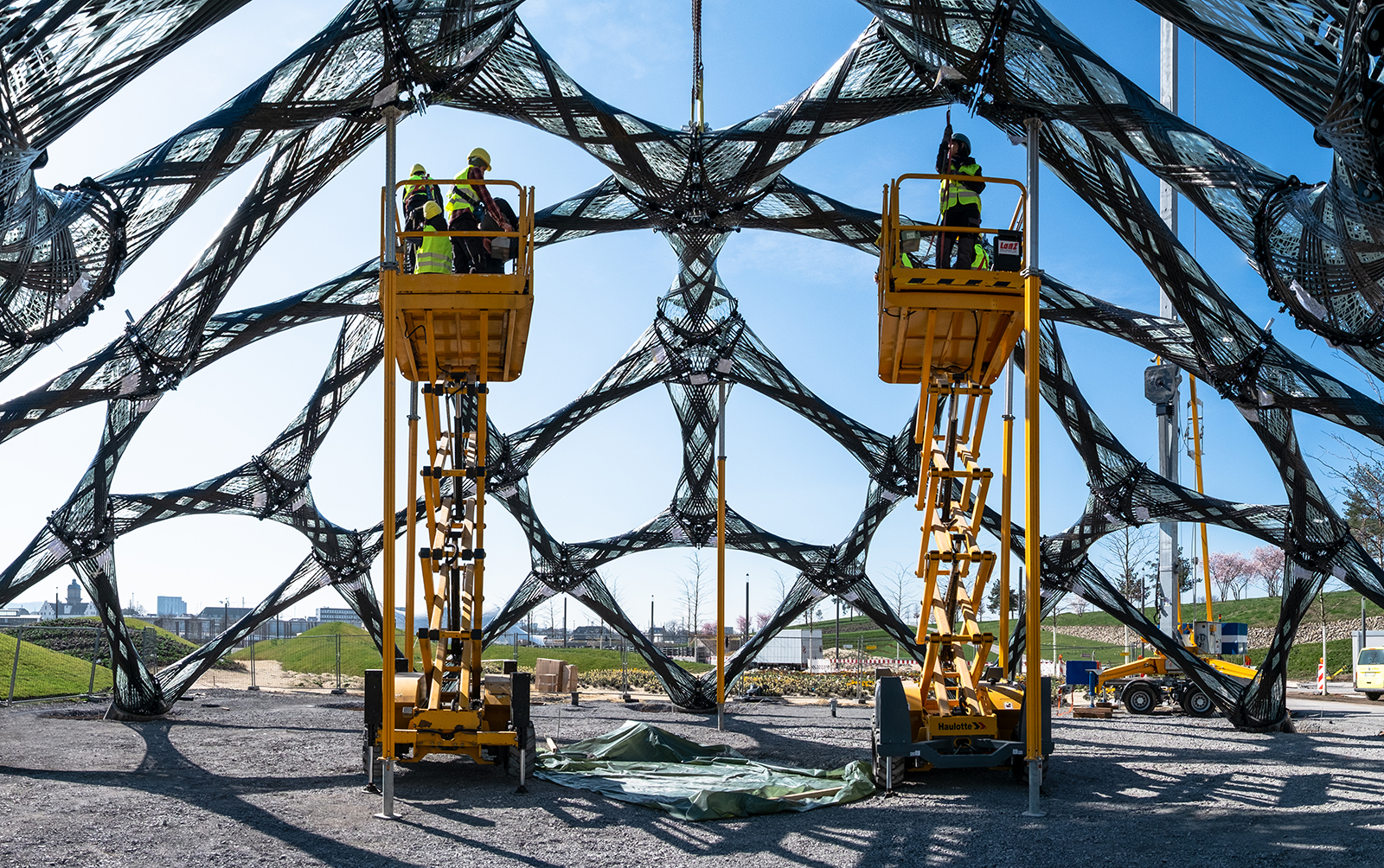

Tijdens de productie wordt een rooster van doorschijnende glasvezels gegenereerd, waarop de zwarte koolstofvezels worden geplaatst waar ze structureel nodig zijn. Dit levert onderdelen op die geschikt zijn voor een hoge belasting en met een verschillend architectonisch design. De volledige productie vond plaats bij de industriële partner FibR GmbH van het project. Elk onderdeel heeft gemiddeld vier tot zes uur nodig om ongeveer 1.000 meter glasvezel en 1.600 meter koolstofvezel te produceren.
